捕集管的更换步骤（HS-20 Trap）
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
扳手（1/4inch×5/16inch) |
1 |
||
② |
双头扳手（6 mm×8 mm） |
1 |
||
③ |
十字螺丝刀 |
1 |
||
④ |
压环GV1/8 |
2 |
||
⑤ |
捕集管 |
1 |
作业步骤¶
步骤1¶
按照 维护盖拆装 拆下盖子。
步骤2¶
拆下捕集管。

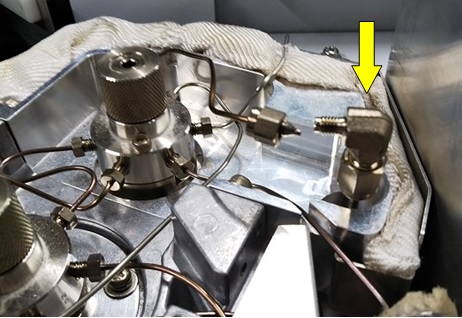

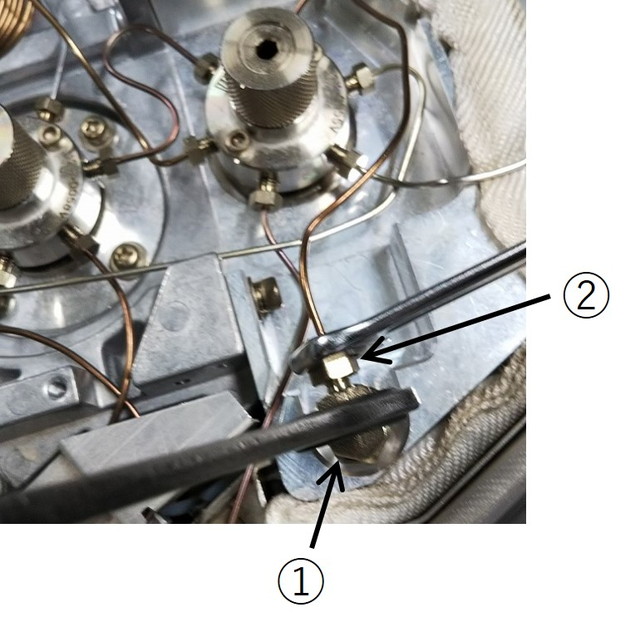

1.抬起①上侧接头，卡上扳手，用双头扳手（6 mm x 8 mm）固定的同时，用扳手（1/4inch x 5/16inch）逆时针转动②螺母将其拆下。

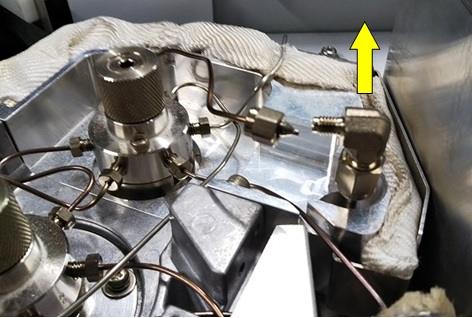

2.提起上侧接头将其取下。
步骤3¶

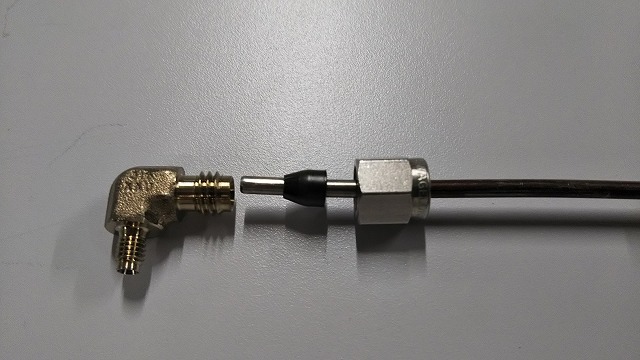

将上侧接头安装到新的捕集管。
注释
请注意压环的方向。
步骤4¶
安装新的捕集管。
1.捏住新捕集管的上侧接头，将其插入阀块的捕集孔中。
2.用双头扳手（6 mm x 8 mm）固定的同时，用扳手（1/4inch x 5/16inch）顺时针转动螺母将其拧紧。
3.压下新捕集管的上侧接头。
步骤5¶
按照 维护盖拆装 安装盖子。
